摘要: 應用連續擠壓技術已經成功擠出引線框架用的H65黃銅合金異型帶。本文針對擠出品在連續擠壓過程中出現的缺陷( 如毛刺、波浪紋、撕裂、氣泡、夾雜等) 進行了詳細的分析和研究, 找出了原因, 并提出了解決措施。

關鍵詞: 機械制造; 缺陷; 連續擠壓; H65 黃銅合金異型帶

中圖分類號: TG376.2 文獻標識碼: B

1.前言

引線框架銅帶是用于制造半導體、集成電路引線框架和新型接線端子的專用合金材料。集成電路產業的飛速發展, 對引線框架材料的要求越來越高,并且市場需求巨大[1]。H65 黃銅合金以其良好的工藝性能、力學性能和耐侵蝕、導電、導熱等特性[2], 是很好的引線框架用銅基材料, 并廣泛應用于這個領域。

連續擠壓技術是有色金屬加工領域的一次變革性突破, 它把傳統加工領域中的無效摩擦力變?yōu)閿D壓驅動力, 并使之成為坯料加工中的熱源, 可以連續擠壓出長度不受***的產品, 因此, 很快成為有色金屬加工領域的新型***的加工技術[3]。應用這項技術生產 H65 黃銅合金異型帶的工藝流程為: 連續擠壓—拉拔精整—切塊。銅帶擠壓工藝的特點是薄、寬、長, 要求擠壓出來的產品表面平整光滑, 沒有質量缺陷, 這樣才可以進行拉拔精整, ***后切塊。

雖然利用連續擠壓技術已經能成功地擠出銅帶, 但尚有一些缺陷需要克服, 如毛刺、波浪紋、撕裂、氣泡、夾雜等。本文對這些缺陷進行了詳細的分析和研究, 找出了原因, 并提出了解決措施。

2.缺陷分析

2.1 毛刺

2.1.1 原因分析

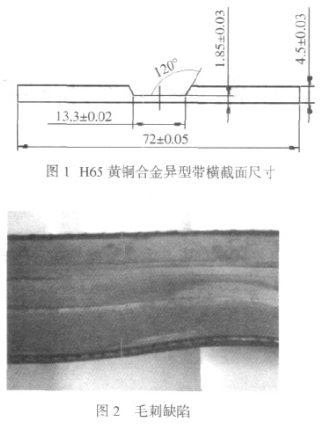

H65 黃銅合金異型帶的毛刺缺陷是產品的邊緣處呈鋸齒狀, 如圖 2 所示。主要是由變形金屬在模腔內充不滿造成的。從圖 1 可以看出: 異型帶產品很寬, 這就要求在連續擠壓時變形金屬在模腔內的寬度方向要充分?jǐn)U展并與模具完全接觸, 這樣才能完全充滿模腔。然而在實際生產中, 由于坯料和擠壓輪槽之間的摩擦力不夠以及壓實輪壓下量不夠, 使坯料和擠壓輪槽打滑, 導致了變形金屬不能完全充滿腔體, 從而出現了毛刺。

2.1.2 解決措施

連續擠壓時, 坯料進入模腔的主要驅動力來自坯料和擠壓輪的相互摩擦, 如果驅動力小了, 坯料會和擠壓輪打滑, 所以擠壓摩擦力要足夠大。坯料表面要光潔, 沒有水、油污、灰塵等雜質, 避免打滑。坯料與擠壓輪槽要充分接觸, 同時要適當增大壓實輪的壓下量, 增大摩擦系數。這樣就可以保證擠壓驅動力足夠大, 使變形金屬充滿模腔, 不產生毛刺。同時適當加長模具定徑帶長度, 這樣可以增加出口阻力, 使變形金屬在模腔內充分堆積。

2.2 波浪紋

2.2.1 原因分析

從圖 3 可以看出, 在產品的兩邊有波浪紋出現。主要是由于變形金屬在流經模腔時兩邊處金屬比中間處金屬流速快造成的。從圖 1 可以看出產品兩邊厚中間薄, 金屬在流過模腔的時候必定兩邊的變形金屬流動的快, 中間的變形金屬流動的慢, 這樣就造成了連續的波浪紋。另一個原因是 H65 黃銅與純銅相比, 其變形抗力大, 塑性差, 不易成形。同時由于模腔內溫度低且分布不均勻, 導致變形金屬流速不一致, 高溫區金屬塑性好, 流動快; 低溫區金屬塑性差,不易流動。

2.2 解決措施

在擠壓前, 對模腔要充分預熱, 使其溫度均勻。對坯料進行在線感應加熱, 一方面可以降低H65黃銅合金的變形抗力, 提高塑性, 使變形金屬在模腔內均勻流動; 另一方面可以作為熱源補充給模腔, 使其溫度得到一定的提高。

2.3 撕裂

2.3.1 原因分析

如圖 4 所示, 異型帶中間較薄處有撕裂, 是由模具刃口被磨損造成的。變形金屬在模腔內流動時, 發生塑性變形, 變形抗力很大, 經過模具工作帶時對模具刃口產生強大的摩擦, 同時變形金屬對模具還會產生沖擊, 擠壓一段時間后就會出現鋸齒型的磨損。由于變形金屬速度不一致, 中間處的流動金屬受到的模具阻力比兩邊大, 所以, 模具中間磨損非常厲害, 出現了鋸齒狀破損。

2.3.2 解決措施

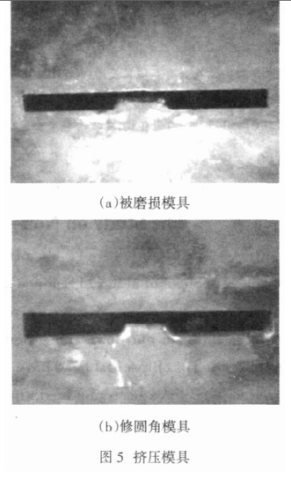

如圖 5b 所示, 在模具刃口修圓角, 用于減少對變形金屬的阻力和摩擦。對坯料進行預熱, 降低變形抗力, 提高塑性, 使其易于流動。

2.4 氣泡

2.4.1 原因分析

主要是氣體進到了產品中, 有的氣泡連續分布,有的則是單個大氣泡, 如圖 6 所示。原因一是來源于合金的氣體, 特別是坯料中含有的氣孔, 氣孔中的氣體在連續擠壓過程中進到產品中形成氣泡。二是合金桿在等待擠壓過程中表面被氧化形成 Cu CO3g Cu( OH)2[4], 在連續擠壓過程中在高溫高壓條件下分解出氣體, 形成氣泡。還有就是合金桿表面粘有油污、灰塵、水汽等。第三種是在連續擠壓過程中空氣被帶入, 而形成氣泡。

2.4.2 解決措施

嚴格控制原料的含氣量。對原料做好防護措施,避免表面被氧化, 同時避免其沾上灰塵, 水, 油, 油漆等臟物。三是適當調整擠壓輪與腔體之間的間隙, 使其相對間隙合適。對變形擋料塊進行調整, 防止發生漏氣現象。

2.5 夾雜

2.5.1 原因分析

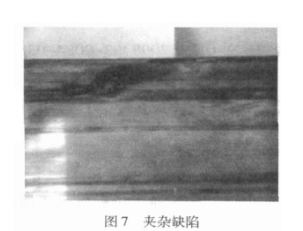

圖 7 中黑點就是夾雜, 如果存在夾雜, 在后續拉拔過程中在夾雜處會拉斷。原料冶煉時的氧化物雜質存在于擠壓坯料內部, 擠壓時帶到產品中會形成夾雜。工模具表面的磨損異物, 如擠壓輪表面龜裂、起皮, 輪體表面與壓實輪發生磨損, 掉下的碎屑進入腔體, 形成雜質。擠壓輪溝槽兩側和腔體之間的溢料被氧化后, 被帶入到模腔形成雜質。

2.5.2 解決措施

嚴格控制坯料的質量, 改進坯料的生產工藝。控制擠壓輪與腔體之間的間隙和刮刀與輪的間隙, 有效去除溢料。適當調整壓實輪的壓下量, 盡量減少壓實輪和擠壓輪的磨損。

3.結論

文章詳細分析了 H65 黃銅合金異型帶在連續擠壓過程中出現的主要缺陷, 并分析了其產生原因,提出了解決措施。采用連續擠壓技術生產 H65 黃銅合金異型帶, 開辟了一種制造引線框架用材料的新方法。該方法工藝簡單, 采用統一規格的坯料, 可以連續生產, 且廢料少。

來源：中國知網  作者：李慶
